Cartuchos de Alta Carga (RAC)
La forma de construcción de estos elementos de calefacción permiten su utilización en condiciones adversas de trabajo, como pueden ser vibraciones y altas temperaturas ya que pueden llegar a alcanzar más de 500º en la superficie del cartucho.
Consultar cada caso a nuestro departamento técnico.
Las resistencias de Alta Carga (RAC) son idóneas para la instalación de una potencia elevada en el mínimo espacio.
-
Solicitar informaciónSolicitar información
-
Descargar Ficha de ProductoDescargar Ficha de Producto
CARACTERÍSTICAS GENERALES
- Cables flexibles desde el interior en modelos Standar.
- Cables de Fibra de Vidrio + Silicina de 250 mm, modelos Standar.
- Cables de Fibra de Vidrio de 1.000 mm (con termopar FeCu/Ni (J) Aislamiento PTFE) modelos Standar.
- Diámetros normalizados en medidas métricas (mm).
|
6,50
|
8
|
10
|
12,50
|
16
|
20
|
|---|
Tolerancia ø:
- HASTA 300 mm: -0,02 -0,06
- HASTA 1.000 mm: -0,02 -0,10
- MÁS DE 1.000 mm: ± 0,10.
- Diámetros normalizados en pulgadas («)
|
1/8''
|
1/4''
|
5/16''
|
3/8''
|
1/2''
|
5/8''
|
3/4''
|
|---|---|---|---|---|---|---|
|
3,17
|
6,35
|
7,93
|
9,52
|
12,70
|
15,87
|
19,05
|
Tolerancia ø:
-
- HASTA 300 mm: -0,02 -0,06
- HASTA 1.000 mm: -0,02 -0,10
- MÁS DE 1.000 mm: ± 0,10.
- Tolerancia longitud: hasta 130 +0 -2 mm; más de 130 +- 1,5%.
OTROS DIÁMETROS
- Estamos en condiciones de suministrar cualquier diámetro comprendido entre: 3 mm y 25 mm.
- Otros diámetros consultar.
- Tubo inoxidable con soldadura TIG.
- Cables de conexiones níquel con aislamiento de fibra de vidrio flexibles desde el interior (modelos standar).
- Núcleo y aislamiento compactado de óxido de magnesio.
- Hilo calefactor Ni-Cr 80/20.
- Tolerancia ø para diámetros a partir de 25 mm + -0,10.
CONTROL DE CALIDAD
- Aislamiento: 5 Megaohmios a 500 V CC en frío (mínimo).
- Rigidez dieléctrica: 1500 V 1 segundo.
- Potencia Nominal: +5% – 10%.
MONTAJE
- Estos elementos siempre tienen que estar instalados en un equipo o máquina ya que no pueden funcionar por si solos.
- Tienen que ser instalados por un profesional.
INSTRUCCIONES (ORIENTATIVAS)
- Aislamiento: 5 Megaohmios a 500 V CC en frío (mínimo).
- Rigidez dieléctrica: 1500 V 1 segundo.
- Potencia Nominal: +5% – 10%.
El ajuste del cartucho en el agujero es muy importante para el buen funcionamiento y rendimiento.
Es imprescindible la regulación de la temperatura y para esto le recomendamos que la toma de temperatura no debe estar a mas de 15 mm. del cartucho.
ACABADOS PARA RESISTENCIAS DE CARTUCHO STANDAR CON TERMOPAR
Podemos colocar termopar tipo J (Fe Cu Ni) – tipo K (Ni Cr Ni) – tipo T (Cu Cu Ni)
Salvo indicación del cliente siempre se coloca el termopar aislado de masa para evitar problemas en los aparatos de regulación.
OPCIÓN 1. TERMOPAR FINAL AISLADO DE MASA
Colocación STANDAR del termopar.
Opción indicada para evitar problemas en aparatos de regulación muy sensibles.
OPCIÓN 2. TERMOPAR FINAL CONECTADO A MASA
Opción indicada cuando se precisa una lectura rápida.
NOTA: Esta opción no es válida para aparatos de regulación muy sensibles.
OPCIÓN 3. TERMOPAR CENTRADO AISLADO DE MASA
Esta opción se puede realizar en elementos a partir de 3/8” (9,52) ø.
RESISTENCIAS DE CARTUCHO CON SONDA PT-100
Se pueden fabricar de la siguiente forma:
Posición 1. a partir de 6.35 mm de ø.
Posición 2. a partir de 12.50 mm de ø.
RESISTENCIAS DE CARTUCHO COMPENSADAS
Se utilizan donde es necesario distribuir en una masa la temperatura totalmente uniforme.
Se pueden fabricar con cualquier tipo de acabado.
Sin TERMOPAR Cables de 250mm / Con TERMOPAR Tipo J (Fe Cu Ni) Cables de 1000mm

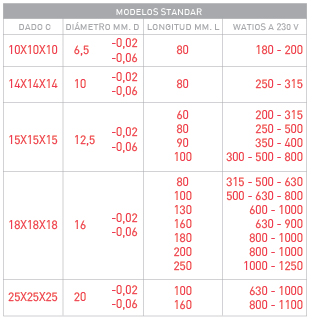

CARTUCHOS RAC ZAMAK
Se utilizan donde es necesario distribuir en una masa la temperatura totalmente uniforme.
Se pueden fabricar con cualquier tipo de acabado.
Características Generales
- Cables de 1.475 mm de longitud para alta temperatura.
- Tubo inoxidable y soldaduras ESTANCAS.
- Protección de cables con tubo metálico flexible de acero galvanizado.
- Aislamiento óxido de magnesio compactado.
- Pivote trasero para la extracción, incluido en la longitud.
- El ø del pivote es de 3 mm menor que el ø del cartucho.
- Bajo demanda podemos hacer cualquier modificación.
